Anahtarlar Neden Arızalanır? Zayıf İletkenlik, Kararsız Bağlantı ve Kontak Arızası – Dokunmatik, Mikro ve Kilitli Anahtarlar İçin Kapsamlı Sıkça Sorulan Sorular

giriiş

Dokunmatik anahtarlar, mikro anahtarlar ve kendiliğinden kilitlenen (sürekli kilitlenen) anahtarlar, tüketici elektroniği, endüstriyel kontrol sistemleri ve otomotiv sistemlerinde en yaygın kullanılan kontrol bileşenleri arasındadır.

En sık bildirilen saha arızaları arasında şunlar yer almaktadır: iletken olmama (Kapalı olması gereken yerde açık devre), Zayıf veya istikrarsız bağlantı ve temas hatası .

Bu makale, bu arızaların temel nedenlerini sistematik olarak açıklamakta, pratik yerinde teşhis yöntemleri sunmakta ve mühendisler ile satın alma ekiplerine yardımcı olmak için önleyici tedbirler ve seçim kılavuzları sunmaktadır.

Profesyoneller, arıza oranlarını azaltır ve ürün güvenilirliğini artırır.

1. Arıza Moduna Göre Sınıflandırma

1.1 İletkenlik Arızaları: İletkenlik Yok, Zayıf İletkenlik, Kesintili Bağlantı

Belirti A: Çalıştırıldığında süreklilik yok (normalde açık kontak kapanmıyor)

Yaygın nedenler:

Temas oksidasyonu – Bu, en yaygın nedendir. Havaya maruz kalan gümüş kontaklar, kükürt veya oksijen içeren gazlar nedeniyle zamanla yalıtkan bir film oluşturur.

Sorun, düşük seviyeli yükler (küçük akım/gerilim) altında kritik hale gelir çünkü oksit film zayıf sinyal tarafından parçalanamaz.

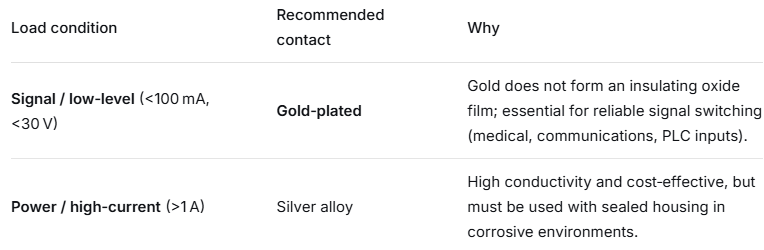

Bu yüzden altın kaplama kontaklar Sinyal seviyesi uygulamaları için zorunludur.

Akış girişi – Dalga lehimleme veya elle lehimleme sırasında, lehim pastası küçük boşluklardan anahtar gövdesine nüfuz edebilir ve kontakların üzerine birikerek yalıtkan bir tabaka oluşturabilir.

Toz veya yabancı parçacıklar – Tozlu ortamlarda, şaltere giren parçacıklar kubbe ile sabit terminal arasındaki teması engeller.

Temas yayının/kubbesinin kalıcı deformasyonu veya yorulması – Tekrarlanan kullanımdan sonra kubbe çatlayabilir veya geri dönüş kuvvetini kaybederek düzgün kapanmasını engelleyebilir.

Belirti B: Kararsız bağlantı (kesintili sinyal)

Yaygın nedenler:

Küçük temas alanı – Kubbe, sabit terminale yalnızca çok küçük bir noktadan temas ettiğinden, anahtar titreşime veya hafif hizalama hatalarına karşı hassastır.

Titreşim veya şok – Yüksek titreşimli ortamlarda, kontaklar anlık olarak birbirinden ayrılabilir. Genellikle daha yüksek bir çalışma kuvveti (OF) gereklidir.

Yük uyumsuzluğu nedeniyle ark aşınması – Endüktif yüklerin (motorlar, solenoidler) veya kapasitif yüklerin (güç kaynakları, kondansatörler) anahtarlanması sırasında, açma anındaki ark temas yüzeyini yakabilir ve temas direncini önemli ölçüde artırabilir.

Sızdırmazlık malzemesinin bozulması nem girişine yol açar. – IP koruma sınıfına sahip anahtarlar bile, kauçuk kılıfın hasar görmesi veya montajın yanlış yapılması durumunda sızdırmazlığını kaybedebilir. Ark kaynaklı karbonla karışan nem, yalıtım katmanı oluşturur.

Yaygın nedenler:

Şiddetli temas oksidasyonu – Nemli veya kirli havaya uzun süre maruz kalmak, geçici olarak kırılması için yüksek kuvvet gerektiren kalın bir oksit tabakası oluşturur.

Yabancı cisim tıkanması – Anahtarın içindeki toz veya yapışkan kalıntılar kubbe hareketini engeller.

• Belirti A: Dokunsal tıklama hissinin azalması veya kaybolması – Genellikle kubbe/yayda metal yorgunluğunu gösterir. Anahtar hala iletim yapabilir ancak "klik" sesinin olmaması, yakın bir arızanın erken uyarısıdır.
• Belirti B: Bırakıldıktan sonra anahtar geri dönmüyor. – Mekanik sıkışma (parçacıklar, yapışkan akı) veya yayın plastik deformasyonuna neden olan aşırı hareketten kaynaklanır. Ayrıca aktüatörün geometrisini de kontrol edin.
• Belirti C: Anahtarı tetiklemek için yetersiz hareket mesafesi – Harici aktüatör çok az hareket mesafesi sağlıyor ve gerekli aşırı hareket mesafesine ulaşamıyor. Kural olarak, aktüatör stroku toplam anahtar hareketinin %70-80'inden fazla olmalıdır.

• İnce kaplama – erken direnç artışı – Kontaklardaki kaplama çok ince olduğunda, mekanik aşınma hızla ana metali açığa çıkarır ve mekanik ömür dolmadan çok önce temas direnci kabul edilebilir sınırların üzerine çıkar.
• Aşırı fazla seyahat – Aşırı hareket halinde uzun süre çalışma, yay/kubbenin yorulmasını hızlandırarak hem mekanik hem de elektriksel ömrünü kısaltır.
• Aşırı akım, temas kaynağına veya malzeme transferine neden olur. – Nominal akımın aşılması yoğun ark oluşumuna neden olur. Kontakların kaynaklanarak kapanmasına (normalde açılmaması) veya malzeme transferine (normalde kapanmaması) yol açabilir.

Müşterilerinize, bir anahtarın gerçekten arızalı olup olmadığını veya sorunun başka bir yerde olup olmadığını doğrulamak için basit adımlar sunun.

Temas direncini ölçün – Multimetreyi 200 Ω direnç aralığına (veya süreklilik moduna) ayarlayın. Anahtar terminalleri arasında hem serbest hem de aktif konumda ölçüm yapın. Sağlıklı bir anahtar, 100 mΩ'dan düşük sabit bir direnç gösterir. 1 Ω'dan yüksek okumalar veya düzensiz değerler bir soruna işaret eder.

Görsel inceleme – Çatlak gövde, hasarlı sızdırmazlık lastiği, renk değiştirmiş veya korozyona uğramış terminaller olup olmadığını kontrol edin. Beyaz toz (oksidasyon ürünü) veya siyah karbon izleri, sızdırmazlık arızasına veya ark hasarına işaret eder.

Lehim bağlantılarını kontrol edin. – Soğuk lehim bağlantıları, yetersiz lehim veya lehim toplarının terminalleri birleştirmesi sıklıkla anahtar arızasıyla karıştırılır.

Takas testi – Arızalı şalteri, aynı modelin sağlam olduğu bilinen bir ünitesiyle değiştirin. Arıza şalterle birlikte devam ediyorsa, şalter arızalıdır.

3. Önleyici Tedbirler ve Seçim Kılavuzları (Temel Nedenden Spesifikasyona)

3.2 Doğru Yalıtım Malzemesini Seçin (IP Derecesi)

• Temiz iç mekan ortamı – IP40 (toz koruması) yeterlidir.
• Tozlu endüstriyel ortam – IP60 veya üzeri, tamamen sızdırmaz tipler önerilir.
• Dış mekan veya nemli ortam – Nemden kaynaklanan arızaları önlemek için en az IP67 koruma sınıfına ve altın kaplama kontaklara ihtiyaç duyulmaktadır.

• Önerilen lehimleme profiline kesinlikle uyun (örneğin, dalga lehimleme için 260 ±5 °C'de <5 saniye).
• Suda çözünen lehimleme maddelerinden kaçının; bunlar anahtarın iç bileşenlerine karşı oldukça aşındırıcıdır.
• Lehimleme işleminden sonra gövdenin soğuması ve tekrar katılaşması için en az 1 dakika boyunca anahtara mekanik baskı uygulamayın.

Endüktif yükler (röleler, solenoidler, küçük motorlar) için her zaman ara röle veya kontaktör kullanın. Mikro anahtarın yalnızca düşük akım bobinini kontrol etmesine izin verin – bu, anahtarın elektriksel ömrünü önemli ölçüde uzatır.

Yüksek akımlı endüktif yükün doğrudan anahtarlanması kaçınılmazsa, DC değerine sahip ve dahili ark söndürme (örneğin, manyetik üfleme) özelliğine sahip bir anahtar seçin.

4. Ek SSS (Yüksek Değerli Uzun Kuyruklu Anahtar Kelimeler)

Bu kısa soru-cevap çiftleri, Google'ın öne çıkan snippet'leri ve sesli aramaları için mükemmeldir.

S1: Dokunmatik bir anahtarı yıkayabilir miyim?
A: Çoğu standart dokunmatik anahtar yıkanabilir değildir. Temizlik sıvıları gövdeye girebilir, yağlayıcıları çözebilir veya kontakları aşındırabilir. Hafif temizlik için, yalnızca terminallerde pamuklu çubuk üzerine izopropil alkol kullanın ve tamamen kurumasını bekleyin. Tamamen sızdırmaz (örneğin, IP67) anahtarlar yerel olarak temizlenebilir, ancak çözücünün sızdırmazlık malzemesiyle uyumluluğunu her zaman doğrulayın.

S2: Normalde kapalı (NC) bir kontak, anahtar hiç çalıştırılmadığında bile neden arızalanır?
A: NC kontakları her zaman kapalıdır. Aşındırıcı ortamlarda, sabit kontak üzerinde yavaş yavaş yalıtkan bir film oluşabilir. Tek güvenilir çözüm, altın kaplama kontaklar kullanmaktır.

S3: Mekanik ömür ile elektriksel ömür arasındaki fark nedir?
A: Mekanik ömür, bir anahtarın herhangi bir yük olmadan gerçekleştirebileceği çevrim sayısıdır – genellikle milyonlarca. Elektriksel ömür ise nominal yük altında gerçekleştirebileceği çevrim sayısıdır; ark oluşumu ve malzeme transferi nedeniyle kontaklarda aşınma meydana geldiği için her zaman çok daha düşüktür.

S4: Anahtarlar neden çok düşük yük altında daha sık arıza yapar?
A: Daha yüksek yüklerde, açma/kapama sırasında oluşan küçük ark, kontaklardaki organik kirliliği yakarak temizler – bu bir “kendini temizleme” etkisidir. Uygulanabilir minimum yükün altında, kontakları temizlemek için yeterli enerji yoktur, bu nedenle oksit ve kirlilik birikir ve erken açık devre arızasına yol açar.

S5: Anahtarlar uzun süre saklandıktan sonra yüksek direnç gösteriyorsa ne yapmalıyım?
A: Terminaller depolama sırasında oksitlenebilir. Anahtarların teslimat tarihinden itibaren 6 ay içinde kullanılmasını öneririz. Saklama koşulları: normal sıcaklık ve nem, doğrudan güneş ışığına maruz kalmama, aşındırıcı gazlardan uzak tutma. Orijinal ambalajı açıldıktan sonra kullanılmayan anahtarlar, antistatik poşetlere tekrar kapatılmalıdır.

5. Sonuç ve Eylem Çağrısı

Zayıf iletkenlik, kararsız bağlantı ve temas arızasıyla ilgili sorunların çoğu şunlardan kaynaklanmaktadır: temas malzemesi, sızdırmazlık, lehimleme işlemi veya yük eşleştirme .

Bu temel nedenleri anlayarak ve doğru seçim ve işlem yöntemlerini uygulayarak, nihai ürünlerinizin saha arıza oranını önemli ölçüde azaltabilirsiniz.

Tasarım veya üretiminizde anahtarla ilgili belirli bir sorunla karşılaşıyorsanız veya uygulamanız için doğru dokunsal, mikro veya kendiliğinden kilitlenen anahtarı seçme konusunda yardıma ihtiyacınız varsa,

Lütfen teknik destek ekibimizle iletişime geçin. Sunduğumuz hizmetler şunlardır: ücretsiz örnekler Ve uygulamaya özgü seçim tavsiye Ürününüzün güvenilirliğini en temelden iyileştirmenize yardımcı olmak için.
