Bir anahtar için nominal akım ve gerilim ne anlama gelir? Daha yüksek yüklerde kullanılabilir mi?

Bir ev aleti veya elektronik cihaz tasarlıyorsanız, bir anahtarın veri sayfasında 5A 125V AC veya 3A 250V AC gibi değerler görmüşsünüzdür muhtemelen.

Peki bu rakamlar aslında ne anlama geliyor? Ve daha da önemlisi – Bir şalteri nominal değerinden daha yüksek bir yük altında kullanabilir misiniz?

Bu makalede, anahtarların elektriksel değerlerinin temellerini ve bu değerleri aşmanın neden asla iyi bir fikir olmadığını açıklayacağız.

1. Nominal Akım Nedir?

Nominal akım (genellikle amper, A cinsinden) şudur: maksimum sürekli akım Bir şalterin belirli koşullar altında güvenli bir şekilde iletim yapabileceği ve kesintiye uğratabileceği anlamına gelir.

• Gerçek akım nominal akımı aşarsa, iç kontaklar aşırı ısınabilir, aşırı ark oluşabilir veya hatta birbirine kaynaklanabilir.
• Anahtarlarımız için yaygın olarak kullanılan akım değerleri: 0,5A, 1A, 3A, 5A, 10A, 16A, vb.

2. Nominal Gerilim Nedir?

Nominal gerilim (volt cinsinden, V) şudur: maksimum voltaj Anahtar, açık kontakları boyunca dayanabilir ve açıldığında güvenli bir şekilde devreyi kesebilir.

• AC ve DC değerleri farklıdır. 250V AC değerine sahip bir şalterin DC değeri çok daha düşük olabilir (örneğin 36V DC veya 48V DC), çünkü DC arklarını söndürmek daha zordur.
• Nominal voltajının üzerinde bir anahtar kullanmak ark parlamasına, temas kaynağına ve hatta yangına neden olabilir.

3. Bir anahtarı nominal değerinden daha yüksek bir yükte (akım veya gerilim) kullanabilir miyim?

Hayır. Akım ve gerilim değerlerini asla aynı anda aşmayın.

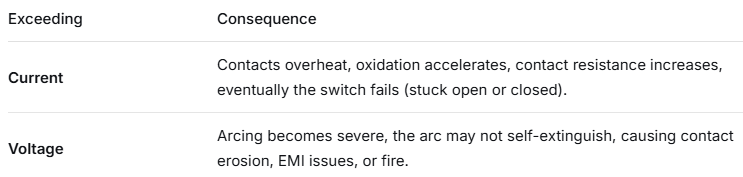

Tek bir parametreyi bile aşmak risklidir. İşte nedeni:

Gerçek dünya örneği : 3A 250V AC değerindeki bir anahtar, 10A 250V AC yüke bağlanamaz; kontakları kısa sürede yanar.

Ayrıca 5A 125V AC'de de kullanılamaz, çünkü akım hala 3A'nın üzerindedir.

4. Daha düşük voltajda ancak daha yüksek akımda çalışan bir anahtar kullanmaya ne dersiniz?

Hâlâ izin verilmiyor. .

Nominal akım, voltajdan bağımsız olarak mutlak bir sınırdır. Voltajı düşürseniz bile, aynı akım temas direncinde aynı miktarda ısı üretecektir.
Örnek: 1A 250V AC değerindeki bir anahtar, 2A 12V DC'yi kaldıramaz. Temas direnci ve ısı aynı olacaktır.

5. "Değer Düşürme" Yönergesi Var mı?

İçin güvenilirlik açısından kritik uygulamalar (tıbbi, otomotiv, endüstriyel kontrol) alanlarında mühendisler sıklıkla şunu kullanırlar: güvenlik payı – Anahtarın nominal akım ve voltajının en fazla %70-80'i kadar bir değerde uygulanması.

Örnek: Eğer yükünüz 2A 125V AC ise, en az 3A 125V AC veya daha yüksek değerde bir anahtar seçin.

Güç azaltma işlemi, anahtarların kullanım ömrünü uzatır ve arıza riskini azaltır.

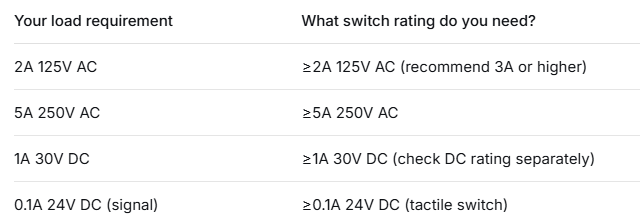

6. Özet – Hızlı Kontrol Listesi

Altın kural: Her zaman derecelendirilmiş bir anahtar kullanın. eşit veya daha yüksek Anahtarlamayı düşündüğünüz maksimum yükü belirtin. Bir anahtarın sadece "benzer göründüğü" için daha fazlasını kaldırabileceğini asla varsaymayın.

Doğru anahtarı seçmekte yardıma mı ihtiyacınız var?

Biz bir doğrudan üretici Dokunmatik anahtarlar, mikro anahtarlar ve kendiliğinden kilitlenen/kilitlenmeyen anahtarlar.

Gerilim/akım gereksinimlerinden emin değilseniz, bize yük özelliklerinizi (gerilim, akım, AC/DC, yük tipi: dirençli, endüktif veya kapasitif) göndermeniz yeterlidir.

Mühendislerimiz uygulamanız için en uygun anahtarı önerecektir.
