DIP Terminali 8.5x8.5mm Kare Mandallı Anahtar

8,5x8,5 mm 6 Pinli DIP Kendinden Kilitli / Kilitsiz Basmalı Düğme Anahtarı

Özellikler

Tip: PCB Montajlı Dokunmatik Basmalı Anahtar 8,5*8,5 mm

Değerlendirmeler: DC 30V 0.1A

Temas Direnci: ≤100mΩ

İzolasyon Direnci: ≥100MΩ

Çalışma kuvveti: 230±70gf

Tam Hareket Mesafesi: 2,5±0,2 mm

Çalışma Ömrü: 3000 döngü

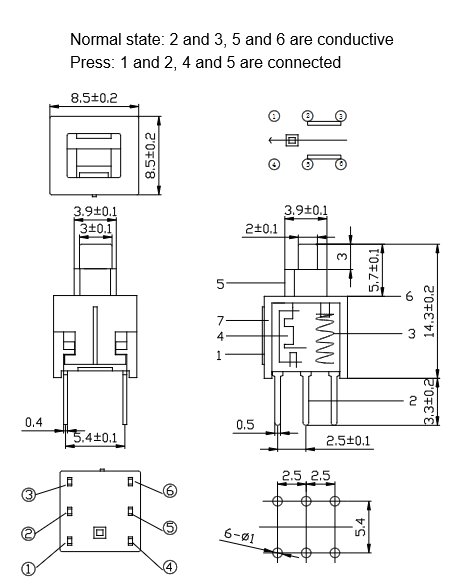

Şematik

Endüstriyel ve Tüketici Elektroniği için Dokunmatik Mandallama Anahtarı

Ana Özellik

Otomatik Kilitleme Modu: Devreyi AÇIK konumuna kilitlemek için bir kez basın, kilidi açmak ve KAPALI konumuna dönmek için tekrar basın.

Güç kontrolü ve mod değiştirme uygulamaları için idealdir.

Kilitleme Olmayan Mod: Etkinleştirmek için basın, sıfırlamak için bırakın; anlık tetikleme, sinyal girişi ve sıfırlama işlevleri için mükemmeldir.

6 Pinli DIP Tasarımı: Standart DPDT (Çift Kutuplu Çift Atışlı) konfigürasyonu, çift devre kontrolünü destekler ve evrensel PCB düzenleriyle uyumludur.

Dokunsal Geri Bildirim: Her basışta net ve tutarlı tıklama hissi, güvenilir çalışma ve kullanıcı güveni sağlar.

Montaj ve Kaynak Kılavuzu

Montaj Tipi: Delikli PCB Montajı

Kaynak önerisi: 255℃'de otomatik daldırma kaynak yöntemini kullanın.

Aşırı ısınmayı ve iç bileşenlere zarar vermeyi önlemek için kaynak süresi maksimum 5 saniyeyi geçmemelidir.

Kurulum Notu: Pinlerin PCB delikleriyle doğru hizalandığından emin olun, montaj sırasında pinleri bükmekten kaçının.

Önerilen PCB Ped Yerleşimi: Mühendisler için indirilebilir 8,5x8,5 mm 6 pinli anahtar için standart bağlantı noktası tasarımı sağlayın.

SSS

S1: 8,5x8,5 mm'lik kendiliğinden kilitlenen ve kilitlenmeyen anahtarlar arasındaki fark nedir?
A: Kendiliğinden kilitlenen anahtarlar, basıldıktan sonra AÇIK konumda kalır ve kapatmak için ikinci bir basış gerektirir.

Kilitleme özelliği olmayan (anlık) anahtarlar yalnızca basılı tutulduğu anda etkinleşir, bırakıldığında sıfırlanır.

S2: 8,5x8,5 mm mandallı anahtarlarınız hangi sertifikalara sahip?
A: Tüm anahtarlarımız RoHS, ISO9001, ISO14001, ISO1045001, REACH uyumlu ve diğer sertifikalara sahiptir.

S3: Özel üretim 8,5x8,5 mm anahtarlar için minimum sipariş miktarı (MOQ) nedir?
A: Standart minimum sipariş miktarı 5.000 adettir ve Ar-Ge projeleri için küçük partili özel siparişleri destekliyoruz.

S4: 8,5x8,5 mm'lik anahtar için 3 boyutlu modeller veya CAD dosyaları sağlayabilir misiniz?
A: Evet, tüm standart ürünlerimiz için ücretsiz 2 boyutlu çizim ve 3 boyutlu STEP dosyaları sağlıyoruz.

S5: Seri üretim için teslim süresi nedir?
A: Standart teslim süresi numune onayından sonra 7-15 gündür ve acil siparişler için hızlandırılmış üretim seçeneği sunuyoruz.
